에너지에 대한 전 세계 수요가 계속 증가하고 전력 분배 네트워크가 더욱 정교 해짐에 따라 전력 피팅 의 구조적 무결성과 신뢰성이 그 어느 때보 다 중요합니다. 이 시스템의 중요한 구성 요소 중에는 앵커 브래킷이 있습니다. 앵커 브래킷은 오버 헤드 케이블, 극 및 기타 피팅을 확보하는 데 중요한 역할을하는 소형의 강력한 장치입니다.
전력 피팅은 무엇입니까 ?
특히 앵커 브래킷으로 뛰어 들기 전에 더 넓은 범주의 전력 피팅을 이해하는 것이 필수적입니다. 이러한 구성 요소는 오버 헤드, 지하 및 변전소 전력 시스템으로 사용하여 도체 및 관련 인프라를 지원, 연결, 고정 또는 단열합니다.
일반적인 유형은 다음과 같습니다.
서스펜션 클램프
장력 클램프
절연체 피팅
커넥터
앵커 브래킷
각 부분은 기계적 스트레스, 기상 조건 및 고전압을 견딜 수 있도록 설계되어 품질을 높이고 네트워크 수명 및 안전의 중요한 요소입니다.
ANC 소개HOR 브래킷

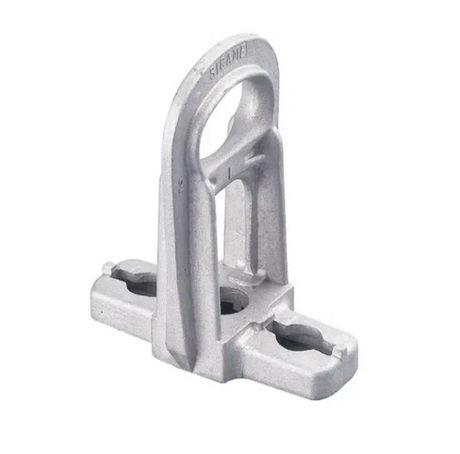

앵커 브래킷은 주로 오버 헤드 분배 시스템에 사용되는 구조적지지 피팅으로 장력이 유틸리티 기둥 또는 벽에 고정되거나 고정되어 있습니다. 그것은 장력 클램프 및 상당한 기계적 부하를 운반하는 기타 피팅의베이스 또는 마운트 역할을합니다.
앵커 브래킷의 핵심 기능 :
도체 및 케이블에 기계식 고정을 제공합니다.
케이블에서 극으로 인장력을 배포하거나 구조를지지합니다.
막 다른 클램프 및 장력 하드웨어에 대한 안전한 장착 지점을 제공하십시오.
미끄러짐, 처짐 또는 기계적 피로의 위험을 줄입니다.
요컨대, 그들은 다른 피팅이 높은 장력으로 안전하게 작동하도록하는 초석 구성 요소입니다.
재료 및 제조
앵커 브래킷은 일반적으로 핫 다프 아연 도금 강철 또는 연성 주철로 만들어져 다음을 보장합니다.
동적 및 정적 하중을 지원하기위한 높은 인장 강도.
장기 실외 노출을위한 부식 저항.
기계적 정밀도, 다양한 케이블 크기 및 시스템과의 호환성을 허용합니다.
최신 제조 공정은 CNC 가공, 로봇 용접 및 분말 코팅 (일부 응용 분야)을 사용하여 성능 및 서비스 수명을 향상시킵니다.
Nchor 브래킷 의 유형
응용 프로그램 및 설치 환경에 따라 여러 유형의 앵커 브래킷이 사용됩니다.
1. 벽 장착 앵커 브래킷
극이 벽이나 콘크리트 지지대로 대체되는 도시 환경에서 사용됩니다. 이 괄호는 수평 또는 각진 장착 기능을 제공합니다.
2. 극 장착 앵커 브래킷
목재, 강철 또는 콘크리트 극에 직접 부착. 종종 지형을 수용하기 위해 조정 가능한 각도로 설계되었습니다.
3. 범용 조절 가능한 괄호
표준화 된 설치 관행을 위해 여러 극 및 크기에 맞게 엔지니어링됩니다.
4. 중장비 앵커 괄호
변속기 라인 또는 고장 응용 분야 용으로 설계되었습니다. 이것들은 더 강력하며 종종 추가 지원을 위해 다중 장착 구멍을 포함합니다.
앵커 괄호가 중요한 이유는 전력 분배입니다
앵커 브래킷은 사소한 액세서리처럼 보일 수 있지만 중요한 이점을 제공합니다.
✅ 기계적 안전
적절한 앵커링이 없으면 장력이있는 케이블이 풀리거나 처짐 또는 실패 할 수 있습니다. 정전, 인프라 손상 또는 심지어 개인 상해를 입을 수 있습니다. 앵커 브래킷은 모든 것을 제자리에 유지합니다.
system 시스템 안정성
장력 클램프와 함께 앵커 브래킷은 스팬의 '엔드 구조 '의 일부를 형성하여 도체 정렬 및 네트워크 지오메트리를 유지하는 데 도움이됩니다.
✅ 유지 보수의 용이성
잘 고정된 시스템은 검사, 조정 및 유지하기가 더 쉽습니다. 앵커 브래킷은 장력 재 교정 또는 하드웨어 교체를 단순화하는 고정 된 예측 가능한 포인트를 제공합니다.
장기 내구성
올바르게 설치된 앵커 브래킷은 다른 구성 요소의 응력을 줄여 전체 피팅 시스템의 수명을 연장합니다.
전력 네트워크를 가로 지르는 응용 프로그램
앵커 브래킷은 광범위한 전력 분배 및 변속기 환경의 기초 구성 요소입니다. 그들의 기계적 강도와 적응성은 여러 전압 레벨과 네트워크 구성에서 필수 불가결하게 만듭니다. 다음은 가장 일반적인 응용 분야 중 일부입니다.
1. 오버 헤드 저전압 분포 라인
저전압 네트워크, 특히 주거용 또는 상업 구역에서 앵커 브래킷은 극 상단 또는 측면에서 도체를 종료하는 데 사용됩니다. 그들은 막 다른 클램프를위한 안정적인베이스를 제공하여 케이블이 과도한 움직임이나 처짐없이 긴장 상태에서 안전하게 고정되도록합니다. 이것은 케이블 정렬을 유지할뿐만 아니라 도시 환경에서 안전과 미학을 향상시킵니다.
2. 중간 전압 공중 번들 케이블 (ABC) 네트워크
중간 전압 공중 번들 케이블 시스템 (일반적으로 1kV에서 33kV 범위)에서 앵커 브래킷은 관련된 기계적 힘을 관리하는 데 도움이됩니다. 이 시스템은 종종 인구 밀도가 높거나 나무가 풍부한 지역에 배치되며, 소형 및 단열 된 오버 헤드 케이블이 필요합니다. 앵커 브래킷은 바람, 얼음 또는 열 팽창과 같은 환경 적 요인으로 인해 가변 하중을 견딜 수 있어야합니다.
3. 농촌 전기화 프로젝트
농촌 및 원격 전기 화의 경우 앵커 브래킷은 도전적인 지형에 걸쳐 긴 스팬 설치에서 중요한 역할을합니다. 이 지역의 극은 더 멀리 떨어져있는 간격으로 각지지 구조의 하중을 증가시킬 수 있습니다. 앵커 브래킷은 케이블이 장거리 긴 거리에 긴장을 유지하고 고정되어 서비스 중단 및 유지 보수 요구 사항을 최소화합니다.
4. 도시 극 인프라
미학과 안전이 핵심 인 조밀 한 도시 환경에서 앵커 브래킷은 작고 내구성이 뛰어나도록 설계되었습니다. 그들은 종종 콘크리트 또는 강철 극에서 서비스 방울, 보조 분포선 및 분기 도체를 확보하기 위해 사용됩니다. 그들의 설계는 제한된 공간을 수용하면서 구조적 및 기계적 표준을 충족해야합니다.
5. 벽 장착 변속기 경로
앵커 브래킷은 극 꼭대기 응용 분야에만 국한되지 않습니다. 그들은 단단하거나 제한된 도시 공간에서 벽에 장착 된 케이블 라우팅에 널리 사용됩니다. 그러한 경우, 그들은 전통적인 극이 비현실적 인 외관이나 유틸리티 벽을 건설하는 신뢰할 수있는 앵커 포인트 역할을합니다. 이를 통해 도시 현대화 프로젝트에서보다 유연한 설계 및 인프라 레이아웃이 가능합니다.
그리드 확장, 비상 수리 또는 노화 인프라 업그레이드이든 이러한 모든 응용 분야에서 기계적 신뢰성, 설치 용이성 및 장기 내구성에 필수적입니다. 그들은 전체 전력 피팅 시스템이 운영 및 환경 스트레스 하에서 효율적으로 성능을 발휘할 수 있도록 도와줍니다.
응급 트렌드 : 앵커 브래킷의 다음은 무엇입니까?
업계가 더 똑똑하고 친환경적이며보다 효율적인 에너지 시스템을 향해 나아가면서 앵커 브래킷도 발전하고 있습니다.
복합 재료와의 통합
가벼운 부식성 복합 괄호는 극심한 수분 또는 화학적 노출을 가진 환경에서 인기를 얻고 있습니다.
모듈 식 장착 설계
차세대 브래킷은보다 조절 가능한 슬롯, 회전식 암 및 사전 구성된 장착 솔루션으로 설계되었습니다.
친환경 코팅
무독성, 재활용 가능한 코팅 및 저 배출 생산 방법은 현대 지속 가능성 목표와 일치합니다.
스마트 시스템 호환성
미래의 브래킷은 스마트 그리드의 디지털 자산 관리를 위해 내장 센서 또는 QR 코드 트레이션 성으로 설계 될 수 있습니다.
Nchor Bracket Instal Lation 의 모범 사례
성능을 극대화하고 안전을 보장하려면 :
장력 하중, 장착 표면 및 케이블 크기에 따라 올바른 브래킷 유형을 선택하십시오.
변형을 피하기 위해 볼트를 조일 때 토크 사양을 따르십시오.
예정된 유지 보수 중에 부식 또는 구조적 피로를 검사하십시오.
일치하는 액세서리 (볼트, 클램프, 와셔)를 사용하여 호환성과 하중 무결성을 유지하십시오.
결론 : 큰 책임이있는 작은 구성 요소
작지만 앵커 괄호는 전력 피팅 시스템의 신뢰성과 효율성에 없어서는 안될 필수 요소입니다. 적절한 선택, 설치 및 유지 보수는 정전 위험 감소, 유지 보수 비용 절감, 전력 인프라의 장기 탄력성을 보장하는 데 크게 기여합니다.
전기 시스템을 위해 고품질 앵커 브래킷을 업그레이드하거나 지정하려는 경우 모든 피팅의 엔지니어링을 이해하는 제조업체와 협력하는 것이 중요합니다.
신뢰할 수 있고 전문적으로 설계된 전력 피팅 (포괄적 인 앵커 브래킷)을 포함하여 Zhejiang SMICO Electric Power Equipment Co., Ltd. 에서 제공되는 제품 제공 및 기술 지원을 탐색 할 수 있습니다 . 그들은 분야에서 깊은 전문 지식을 제공하고 글로벌 시장에서 입증 된 실적을 제공합니다.
새로운 설치, 그리드 현대화 또는 농촌 전기 화에 참여하든 올바른 파트너는 모든 차이를 만듭니다.
